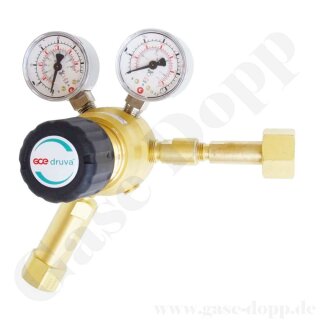

Bündeldruckminderer Inertgas CO2 200 bar 1-stufig bis 50 bar regelbar - Anschluss W21,8x1/14" IG ÜM DIN 477-1 Nr.6 - Ausgang G 3/8" AG - 100 m²/h - Messing - Kugelhahn - GCE Druva CTMHESJ

Artikelnummer: 27536
Hersteller: GCE DRUVA

699,99 €

inkl. 19% USt. , zzgl.

Lieferzeit: 22 - 26 Werktage (Ausland)

Beschreibung
Bewertungen

GCE DRUVA PUR LINE

Inertgas Bündeldruckminderer

CTMHESJ - DRUVA Flaschendruckregler

mit Vordruckausgleich

Mid Flow Serie 100m³ - Hochdruckversion

Membran Druckminderer

einstufig

Messing

6-Port Version

Anschluss Eingang Rechts

für max. 200 bar Flaschendruck

1 - 50 bar stufenlos regelbar

für Inertgase und deren Gemische mit CO2 Anteil

nicht für Stickstoff

Druckregler zum Anschluss an Druckgasflaschenbündel von dezentralen Versorgungssystemen für inerte, brennbare, oxidierende Gase und Gasgemische bis zur Reinheit 5.0. Nicht geeignet für Acetylen, ätzende und / oder giftige Gase und deren Gemische.

Kein Anstieg des Ausgangsdruckes bei fallendem Eingangsdruck durch Verwendung eines Druckminderers mit Vordruckausgleich

einstufiger Batteriedruckminderer in Messing mit Hastelloy Membran und Vorderdruckausgleich

Arbeitsdruck / Hinterdruck: ca. 1 - 50 bar regelbar

Bündelanschluss: W21,8 x 1/14" IG ÜM nach DIN 477-1 Nr.6 - Inertgase und Gemische mit CO2 Anteil nicht für Stickstoff

maximaler Bündeldruck 200 bar

Anschlussform - Sechskantanschluss Rechts

Ausgang: G 3/8" AG - G 3/8" inch male EN 560 right Hand mit Kugelhahn

Ansprechdruck Abblaseventil 80 bar

Material Messing

einstufige Bauart

Vordruckseite:

Manometer Ø 50 mm - Manometerdruckanzeige

Hinterdruckseite

Manometer Ø 50 mm - Manometerdruckanzeige

Durchflusskoeffizient (Cv) 0.1

Leckrate Sitz: <5x10-6 mbar l/s (Helium)

Leckrate nach außen: <5x10-6 mbar l/s (Helium)

Filter: 1 x pro Eingang

Nominaler Durchfluss: 100 m3/h (N2) gemäß ISO 7291 bei 20 bar Ausgangs- und 41 bar

Nennweite (freier Durchgang) 13 mm

Material gasberührte Teile:

Druckreglerkörper: Messing vernickelt

Druckreglermembran: Hastelloy

Druckreglersitz: PCTFE

Druckreglerschieber: Messing

Betriebstemperatur: -20 °C bis +60 °C

Gewicht 1,2 kg

WERKSTOFFE

Grundkörper Messing

Gehäusedeckel Messing

Membran Hastelloy

Dichtung Gehäusedeckel PTFE

Ventilsitz PCTFE

Filter Messing

EIGENSCHAFTEN

Sechs Ein- und Ausgangsanschlüsse

Wandaufbaumöglichkeit (rückseitige Montagebohrungen)

Einschraubsitz

Minimierte gasberührte Fläche

Komplettprogramm an Ein- und Ausgangsanschlüssen

Seitlicher Eingang Rechts

Bezeichnungen im Shop

Reinstgasdruckminderer = Druckminderer ohne Eingänge und Ausgänge die für entsprechende Gase konfiguriert werden können

Flaschendruckminderer = Reinstgasdruckminderer mit Flaschenanschluss

Wir können jeden Reinstgasdruckminderer mit jedem Flaschenanschluss und Ausgang anbieten, für die jeweils zugelassene Gasart. Da es durch die große Anzahl an Druckminderern, Ein-und Ausgängen sehr viele Varianten gibt, sind leider nicht alle Kombinationen in unserem Shop aufgeführt. Wir erstellen Ihnen jede Kombination nach Ihren Wünschen.

mögliche Optionen

Eingangsmanometertyp (P1) oder Ausgangsmanometertyp (P2)

1. Ohne Manometer - 1/4" NPT IG - Port offen

2. Ohne Manometer - 1/4" NPT IG - Port verschlossen

3. Rohrfedermanometer

4. Induktiv-Kontaktmanometer

5. Reed-Kontaktmanometer

Eingangsdruck (P1 / Hochdruck / Gasquelle)

12, 50, 60, 200, 300 bar

Ausgangsdruck (P2 / Prozess / Verbraucher)

1, 2, 3, 6, 10, 14, 28, 40, 50, 100, 200 bar

Druckstufen

1. einstufig

2. zweistufig

Eingangs- bzw. Flaschenanschluss (P1 / Hochdruck / Gasquelle)

1. Flaschenanschlüsse 200 /300 bar nach DIN 477 mit Handanschluss

2. Flaschenanschlüsse 200 /300 bar nach DIN 477 mit Sechskantanschluss

3. Flaschenanschlüsse nach CGA, BSI341, NEN, AFNOR

4. Ohne Verschraubung (1/4"NPT IG)

5. Klemmringverschraubungen für metrisches Rohr in Messing oder Edelstahl

6. Klemmringverschraubungen für zölliges Rohr in Messing oder Edelstahl

7. NPT Gewindeanschlüsse als Aussengewinde oder Innengewinde

8. BSPP Gewindeanschlüsse (G-Gewinde) als Aussengewinde oder Innengewinde

9. metrische Gewindeanschlüsse (M-Gewinde) als Aussengewinde oder Innengewinde

Ausgang / Ausgangsanschluss (P2 / Prozess / Verbraucher)

1. Ohne Verschraubung (1/4"NPT IG)

2. Klemmringverschraubungen für metrisches Rohr in Messing oder Edelstahl

3. Klemmringverschraubungen für zölliges Rohr in Messing oder Edelstahl

4. NPT Gewindeanschlüsse als Aussengewinde oder Innengewinde

5. BSPP Gewindeanschlüsse (G-Gewinde) als Aussengewinde oder Innengewinde

6. metrische Gewindeanschlüsse (M-Gewinde) als Aussengewinde oder Innengewinde

7. Schlauchtülle

Ventile im Ausgang / Ausgangsanschluss (P2 / Prozess / Verbraucher)

1. Ohne Hochdruck-Absperrventil , ohne Niederdruck-Absperrventil

2. Ohne Hochdruck-Absperrventil , MIT Niederdruck-Absperrventil

3. Ohne Hochdruck-Absperrventil , MIT Niederdruck-Regelventil

4. Hochdruck-Spülventil, ohne Niederdruck-Absperrventil

5. Hochdruck-Spülventil, MIT Niederdruck-Absperrventil

6. Hochdruck-Spülventil, MIT Niederdruck-Regelventil

7. HD-Dreifach-Spülblock, ohne Niederdruck-Absperrventil

8. HD-Dreifach-Spülblock, MIT Niederdruck-Absperrventil

9. HD-Dreifach-Spülblock, MIT Niederdruck-Regelventil

Sicherheitstechnische Einrichtung

1. mit Abblaseventil

2. ohne Abblaseventil

Produkttypen

1. Hochdruckminderer

2. Niederdruckminderer

3.Absolutdruckminderer

Produktvarianten

1. Druva Tec Reinheit 4.5 - Messing, nicht-korrosiv, nicht-toxisch, nicht für Acetylen

2. Druva Pur Reinheit 6.0 - Messing vernickelt-verchromt, nicht-korrosiv, nicht-toxisch, nicht für Acetylen

3. Druva Pur Reinheit 6.0 Edelstahl, nicht für Acetylen

Produktserien

1. Low Flow - 20 m3/h (geringe Durchflußmenge / "Low Flow")

2. Mid Flow - 100 m3/h (mittlere Durchflußmenge / "Mid Flow")

3. High Flow - 300 m3/h (hohe Durchflußmenge / "High Flow")

Weitere Optionen

4. Heliumtest-Zertifikat

5. Konformitätsbescheinigung (CoC)

7. Kalibrier-/Druckprüfungs- Zertifikat

weitere Optionen auf Anfrage

Die Druckminderer sind einstufig und werden als erste Druckstufe für Anwendungen eingesetzt, bei denen leichte Arbeitsdruckschwankungen auf Grund variierender Eingangsdrücke (Versorgungsdruckeffekt) akzeptabel sind. Sie sind für reine, inerte, entzündbare, brandfördernde, ätzende und oder giftige Gase und deren Mischungen bis Gasereinheit 6.0 (99.9999 %).

geeignet

TECHNISCHE SPEZIFIKATIONEN:

Abdichtung der Druckregler nach außen durch Hastelloy Membranen

Kompaktes Design

Sehr gute Regelbarkeit

Entwickelt, hergestellt und geprüft gemäß ISO7291 (einschließlich Sauerstoffausbrennprüfung)

Abblaseventil auf der Hinterdruckseite

Prüfung zur Elektrostatischen Aufladung

Erfüllt die Anforderungen gemäß DIN EN ISO 80079-36, IEC TS 60079-32-1 und der deutschen TRGS 727

Einsetzbar in EX-Zone 1 und 2 für Gase mit Explosionsrisiko der Gruppen I, IIA, IIB, IIC

Produktionstests:

Drucktest mit Helium für jeden Druckregler

Helium- Lecktest zur Prüfung der Dichtheit über den Druckreglersitz

Helium- Lecktest für jeden Druckregler zur Prüfung der Dichtheit nach außen

Funktionstest für jeden Druckregler

Tests während der Entwicklung:

Typtest gemäß EN ISO 7291

Sauerstoff Ausbrennprüfung gemäß EN ISO 7291

Zusätzlicher Lebensdauertest

Prüfung zur Elektrostatischen Aufladung

Erfüllt die Anforderungen gemäß DIN EN ISO 80079-36, IEC TS 60079-32-1

und der deutschen TRGS 727

Einsetzbar in Ex-Zone 1 und 2 für Gase mit Explosionsrisiko der Gruppen I,

IIA, IIB, IIC
