Druckregelstation - halbautomatische Umschaltung - 200 bar - 28 bar fest eingestellt - 1-stufig - 2 Eingänge IN 1/4" NPT IG - OUT KRV 6mm - Kontaktmanometer Sicherheitsventil Rückschlagventil Eigengasspülung - Messing verchromt 6.0 - GCE Druva

Druckregelstation - halbautomatische Umschaltung - 200 bar - 28 bar fest eingestellt - 1-stufig - 2 Eingänge IN 1/4" NPT IG - OUT KRV 6mm - Kontaktmanometer Sicherheitsventil Rückschlagventil Eigengasspülung - Messing verchromt 6.0 - GCE Druva

Artikelnummer: 21489
Hersteller: GCE DRUVA

3.524,68 €

inkl. 19% USt. , zzgl.

Lieferzeit: 22 - 26 Werktage (Ausland)

Beschreibung
Bewertungen

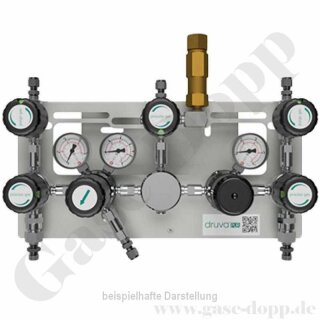

GCE DRUVA PUR LINE

Entspannungsstation Druckregelstation

2 – Flaschenanlage mit

halbautomatischer Umschaltung

1-stufig mit 2 Eingängen für 2 Flaschen / Bündel

Eingangsdruck max. 200 bar

Ausgangsdruck ca. 28 bar fest eingestellt

Messing verchromt

Gasreinheit bis 6.0

mit Kontaktmanometer / induktiv im Eingang zur Überwachung des Gasvorrrates

mit Prozessgasspülung (Eigengaspülung)

Rückschlagventil und Sicherheitsventil im Ausgang

Einstufige Druckregelstation zum Einsatz in Gasversorgungssystemen für reine, inerte, entzündbare, brandfördernde Gase und Gasgemische. Nicht verwendbar für ätzende und / oder giftige Gase und deren Mischungen. Diese Entspannungsstation mit semi-automatischer Umschaltung ist immer dann einzusetzen, wenn eine unterbrechungsfreie Gasversorgung benötigt wird. Die maximale Gasqualität beträgt 6.0.

Zwei Flaschen bzw. zwei Bündel Entspannungsstation

Unterbrechungsfreie Gasversorgung mit halbautomatischer Umschaltung

Bei einem Druckabfall in der aktiven Flasche oder Bündel unter den voreingestellten Wert schaltet die semiautomatische Umschaltung auf die volle Flasche um. Die aktive Flasche, die zuerst entleert wird angezeigt. Dies wird durch 2 integrierte Druckminderer erreicht. Das Umlegen des Umschalthebels in Richtung des vollen Gasvorrates, erlaubt den Austausch der leeren Flasche ohne die Gasversorgung zu unterbrechen.

Der Entspannungsstation verfügt über zusätzliche Ventile zur Eigengasspülung.

Sowie zwei Kontaktmanometer im Eingang zur Überwachung des Gasvorrates.

Einstufige Entspannungsstation mit 2 Eingängen und halbautomatischer Umschaltung

mit Prozessgasspülung = Absperrventil + Spülventil im Eingang

mit Rückschlagventil und Sicherheitsabblaseventil im Ausgang

mit Kontaktmanometer im Eingang

Eingangsdruck max: 200 bar

Hinterdruck ca. 28 bar fest eingestellt

Hinweis: bei 2-stufigen Stationen lässt der Arbeitsdruck sich stufenlos regeln - bei 1-stufigen Stationen ist der Arbeitsdruck immer fest eingestellt

Eingang Anschluss 1/4" NPT IG

Ausgang Prozess Anschluss 6 mm KRV - Doppelklemmring Rohrverschraubung

Ausgang Spülen Anschluss 1/4" NPT IG

Vordruckseite: KontaktManometer Ø 50 mm - induktiv - Manometerdruckanzeige

Hinterdruckseite KontaktManometer Ø 50 mm - induktiv - Manometerdruckanzeige

Nominaler Durchfluss: 20 m3/h (N2) gemäß ISO 7291 bei 20 bar Ausgangs- und 41 bar

Material gasberührte Teile:

Druckregler Gehäuse: Messing verchromt montiert auf Edelstahlkonsole

Druckreglerkörper: Messing verchromt

Druckreglermembran: Hastelloy

Druckreglersitz: PCTFE

Druckreglerschieber: Messing

Abblaseventil Sitzdichtung FKM

Durchflusskoeffizient (Cv) 0.1

Leckrate Sitz: <5x10-6 mbar l/s (Helium)

Leckrate nach außen: <1x10-9 mbar l/s (Helium)

Filter: 1 x pro Eingang + 1 x pro Ausgang

Betriebstemperatur -25 bis +70°C

Abmessungen B x H x T (mm): ca. 250 x 155 x 185

Gewicht: ca. 8 kg

mögliche Optionen - Auswahl – andere auf Anfrage

Eingangsmanometertyp (P1) oder Ausgangsmanometertyp (P2)

1. Ohne Manometer - 1/4" NPT IG - Port offen

2. Ohne Manometer - 1/4" NPT IG - Port verschlossen

3. Rohrfedermanometer

4. Induktiv-Kontaktmanometer

5. Reed-Kontaktmanometer

Eingangsdruck (P1 / Hochdruck / Gasquelle)

12, 50, 60, 200, 300 bar

Ausgangsdruck (P2 / Prozess / Verbraucher)

1, 2, 3, 6, 10, 14, 28, 40, 50, 100, 200 bar

Druckstufen

1. einstufig

2. zweistufig

Eingangs- bzw. Flaschen / Bündelanschluss (P1 / Hochdruck / Gasquelle)

1. ¼“ NPT IG - Standard - Ohne Verschraubung

2. M14x1,5 AG

3. W21,8x1/14“ RH AG

4. W21,8x1/14“ RH AG

5. Klemmringverschraubungen für metrisches Rohr in Messing oder Edelstahl

6. Klemmringverschraubungen für zölliges Rohr in Messing oder Edelstahl

7. NPT Gewindeanschlüsse als Aussengewinde oder Innengewinde

8. BSPP Gewindeanschlüsse (G-Gewinde) als Aussengewinde oder Innengewinde

9. metrische Gewindeanschlüsse (M-Gewinde) als Aussengewinde oder Innengewinde

Ausgang / Ausgangsanschluss (P2 / Prozess / Verbraucher)

1. ¼“ NPT IG - Standard - Ohne Verschraubung

2. M14x1,5 AG

3. W21,8x1/14“ RH AG

4. W21,8x1/14“ RH AG

5. Klemmringverschraubungen für metrisches Rohr in Messing oder Edelstahl

6. Klemmringverschraubungen für zölliges Rohr in Messing oder Edelstahl

7. NPT Gewindeanschlüsse als Aussengewinde oder Innengewinde

8. BSPP Gewindeanschlüsse (G-Gewinde) als Aussengewinde oder Innengewinde

9. metrische Gewindeanschlüsse (M-Gewinde) als Aussengewinde oder Innengewinde

Ausgang / Ausgangsanschluss (P3 / Spülen)

1. ¼“ NPT IG - Standard - Ohne Verschraubung

2. M14x1,5 AG

3. W21,8x1/14“ RH AG

4. W21,8x1/14“ RH AG

5. Klemmringverschraubungen für metrisches Rohr in Messing oder Edelstahl

6. Klemmringverschraubungen für zölliges Rohr in Messing oder Edelstahl

7. NPT Gewindeanschlüsse als Aussengewinde oder Innengewinde

8. BSPP Gewindeanschlüsse (G-Gewinde) als Aussengewinde oder Innengewinde

9. metrische Gewindeanschlüsse (M-Gewinde) als Aussengewinde oder Innengewinde

Ventile im Ausgang / Ausgangsanschluss (P2 / Prozess / Verbraucher)

1. Niederdruck-Absperrventil

Sicherheitstechnische Einrichtung

1. mit Abblaseventil

2. ohne Abblaseventil

Produkttypen

1. Hochdruckminderer

2. Niederdruckminderer

3.Absolutdruckminderer

Produktvarianten

1. Druva Tec Reinheit 4.5 - Messing, nicht-korrosiv, nicht-toxisch, nicht für Acetylen

2. Druva Pur Reinheit 6.0 - Messing vernickelt-verchromt, nicht-korrosiv, nicht-toxisch, nicht für Acetylen

3. Druva Pur Reinheit 6.0 Edelstahl, nicht für Acetylen

Produktserien

1. Low Flow - 20 m3/h (geringe Durchflußmenge / "Low Flow")

2. Mid Flow - 100 m3/h (mittlere Durchflußmenge / "Mid Flow")

3. High Flow - 300 m3/h (hohe Durchflußmenge / "High Flow")

Weitere Optionen

4. Heliumtest-Zertifikat

5. Konformitätsbescheinigung (CoC)

7. Kalibrier-/Druckprüfungs- Zertifikat

weitere Optionen auf Anfrage

TECHNISCHE SPEZIFIKATIONEN:

Abdichtung der Druckregler nach Außen durch Hastelloy Membranen

Kompaktes Design

Sehr gute Regelbarkeit

Entwickelt, hergestellt und geprüft gemäß ISO7291 (einschließlich Sauerstoffausbrennprüfung)

Abblaseventil auf der Hinterdruckseite

Prüfung zur Elektrostatischen Aufladung

Erfüllt die Anforderungen gemäß DIN EN ISO 80079-36, IEC TS 60079-32-1 und der deutschen TRGS 727

Einsetzbar in EX-Zone 1 und 2 für Gase mit Explosionsrisiko der Gruppen I, IIA, IIB, IIC

Produktionstests:

Drucktest mit Helium für jeden Druckregler

Helium- Lecktest zur Prüfung der Dichtheit über den Druckreglersitz

Helium- Lecktest für jeden Druckregler zur Prüfung der Dichtheit nach außen

Funktionstest für jeden Druckregler

Tests während der Entwicklung:

Typtest gemäß EN ISO 7291

Sauerstoff Ausbrennprüfung gemäß EN ISO 7291

Zusätzlicher Lebensdauertest

Prüfung zur Elektrostatischen Aufladung

Erfüllt die Anforderungen gemäß DIN EN ISO 80079-36, IEC TS 60079-32-1

und der deutschen TRGS 727

Einsetzbar in Ex-Zone 1 und 2 für Gase mit Explosionsrisiko der Gruppen I,

IIA, IIB, IIC
